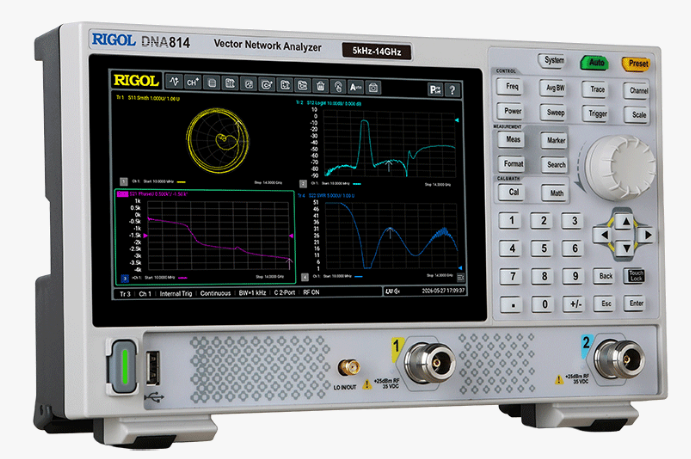

Analizoare vectoriale de rețea Rigol DNA800

Analizoarele vectoriale de rețea Rigol DNA800 sunt instrumente compacte și portabile, cu o arhitectură cu două porturi și o gamă de frecvență de la 5 kHz la 14 GHz, permițând măsurători complete ale parametrilor S și impedanței. Cu o gamă dinamică tipică de 115 dB, o lățime de bandă IF de la 1 Hz la 10 MHz și un nivel de zgomot de doar 0,005 dB rms, acestea reprezintă soluția perfectă pentru testarea componentelor pasive, filtrelor, traseelor de pe plăcile cu circuite imprimate și cablurilor. Cu prețuri începând de la 2.699 EUR (fără TVA), practic fiecare inginer RF își poate permite acum propriul analizor de rețea.

Parametri cheie

Interval de frecvență: 5 kHz – 4,5 / 8,5 / 14 GHz
2 porturi cu parametru S complet (S11/S12/S21/S22) și măsurători de impedanță
Interval dinamic 115 dB (125 dB tipic)
Zgomot de urmărire 0,005 dB rms
Lățime de bandă IF 1 Hz – 3 MHz

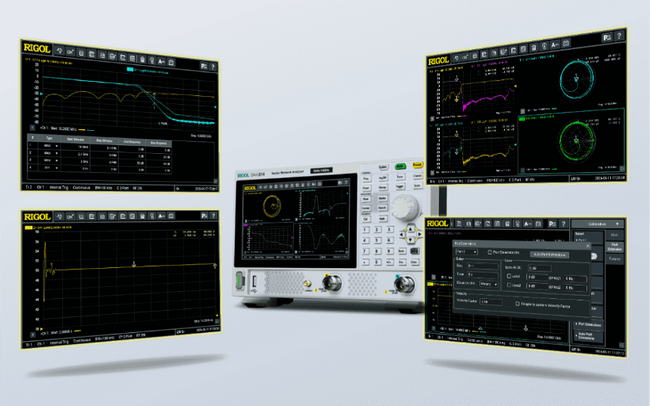

Funcții avansate

TDA (Analiză în domeniul timpului)
DTF (Distanța până la defect)
De-embedding-ul dispozitivului de fixare
Teste de succes/eșec

Posibilități de calibrare

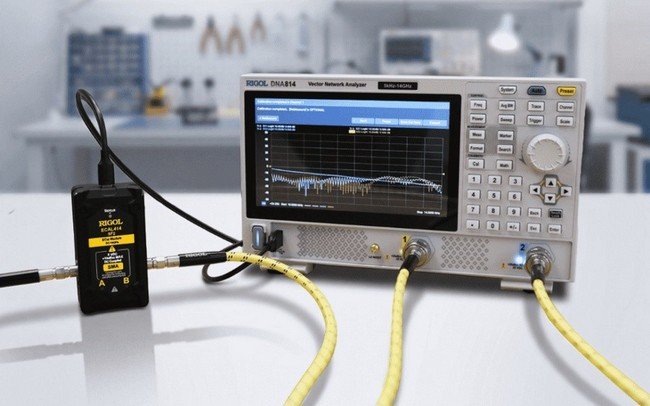

Kituri de calibrare electronică și mecanică
Gamă largă de metode de calibrare acceptate - SOLT, Răspuns scurt, Răspuns deschis, OSL, Răspuns îmbunătățit 1 până la 2, Răspuns prin

Dimensiuni compacte, opțiuni de conectivitate

Greutate de doar 1,9 kg
Alimentare prin USB prin interfață USB-C (alimentați instrumentul cu o baterie externă pentru testare pe teren)

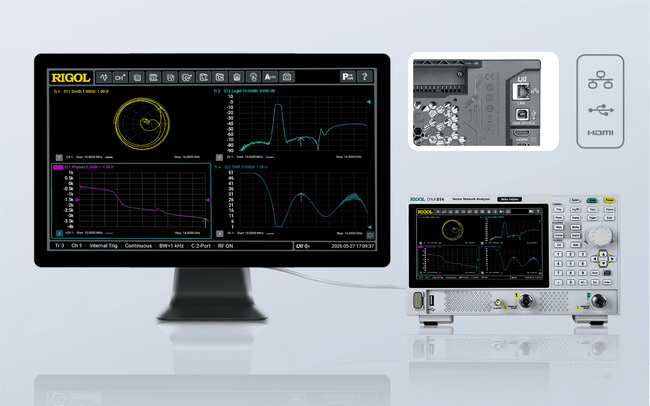

Interfață HDMI pentru conectarea la monitor extern
Interfețe LAN și USB pentru control de la distanță (set standard de comenzi SCPI)
