Odată cu implementarea în creștere a vehiculelor electrice (VE) și a sistemelor de aeronave electrificate, cererea de testare precisă a componentelor de înaltă tensiune este în creștere. Unul dintre parametrii critici sunt fluctuațiile de tensiune rapide și repetitive suprapuse peste semnalul de curent continuu. Aceste perturbații pot avea un impact negativ asupra fiabilității, compatibilității electromagnetice (EMC) și siguranței. AE Techron abordează aceste provocări cu sistemul avansat de testare de înaltă tensiune HVR 1000.

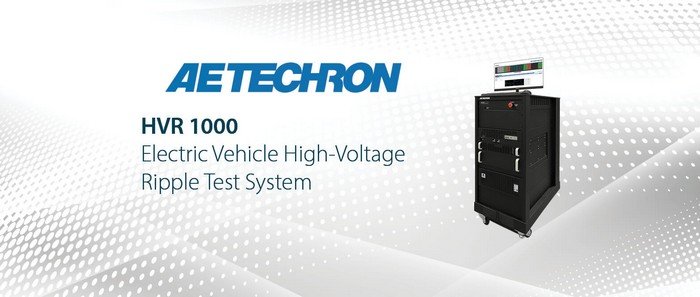

Ce este HVR 1000?
AE Techron HVR 1000 este un sistem complet de testare a fluctuațiilor de înaltă tensiune conceput pentru a evalua rezistența componentelor la tensiunile de ondulație în intervalul 10 Hz - 200 kHz, cu o ieșire de până la 50 Vp și 200 Ap. Cu o putere de ieșire de până la 1000 VDC și 60 kW, sistemul suportă o gamă largă de aplicații de testare pentru industria auto și aerospațială.
Caracteristici și avantaje cheie
1. Flexibilitate ridicată și precizie
HVR 1000 suportă generarea de forme de undă sinusoidale, trapezoidale, pătrate și personalizate cu control precis al frecvenței și amplitudinii. Acesta reproduce cu acuratețe formele de undă standardizate și reale, inclusiv armonicele - esențiale pentru îndeplinirea standardelor precum Stellantis C_ET_03_HV_V și VW EHV-08.
2. Respectarea standardelor industriale
Sistemul respectă sau suportă o gamă largă de standarde internaționale de testare, inclusiv:
- ISO 21498-2
- MBN LV123
- VW 80300 și VW 80303
- MAN CVS 43:2021-01
- Stellantis CS.00245
3. Siguranța și protecția dispozitivului
Echipat cu protecție multistratificată împotriva supratensiunii, supracurentului și supraîncălzirii, HVR 1000 se poate opri automat în caz de defecțiune pentru a proteja dispozitivul testat. Oprirea rapidă în caz de defecțiune și blocarea precisă a tensiunii asigură testarea în siguranță a componentelor sensibile, cum ar fi BMS și invertoarele de tracțiune.
4. Proiectare pregătită pentru viitor
Pe lângă modelul principal, AE Techron oferă HVR 1000RG, o versiune numai cu generator de semnal pentru laboratoarele care au deja surse de alimentare cu curent continuu. Ambele sisteme utilizează software-ul 3110A cu o bibliotecă de standarde de testare care conține peste 3.600 de teste predefinite.
Concluzie
HVR 1000 oferă o soluție modernă, puternică și sigură pentru testarea undelor de înaltă tensiune în domeniul mobilității electrice și aerospațial. Cu flexibilitatea sa, profilurile bazate pe standarde și capabilitățile avansate de forme de undă, este o alegere ideală atât pentru dezvoltare, cât și pentru testarea conformității.
