RIGOL și-a extins gama de instrumente de testare RF și microunde cu două serii complet noi de analizoare de rețea: DNA5000 și DNA6000.
RIGOL și-a extins gama de instrumente de testare RF și microunde cu două serii complet noi de analizoare de rețea: DNA5000 și DNA6000.

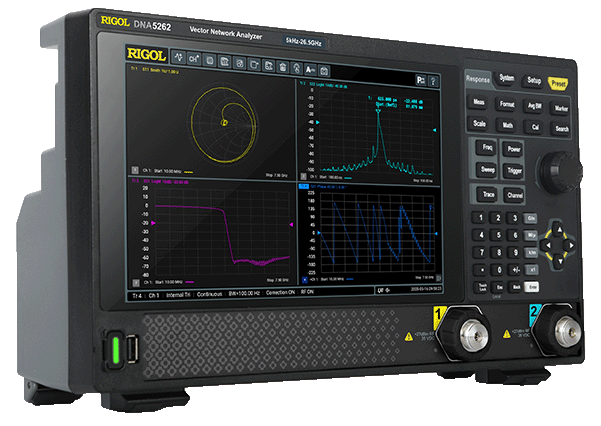

DNA5000
Seria DNA5000 este o platformă compactă și rentabilă de analizoare de rețea vectoriale (VNA) cu 2 porturi, concepută pentru măsurători RF de înaltă performanță într-un format portabil.
Caracteristici tehnice cheie:
- Gama de frecvențe de la 5 kHz la 26,5 GHz (în funcție de model)
- 2 porturi
- Gama dinamică ridicată de până la 127 dB (tipic)
- Rezoluție de frecvență de 1 Hz
- Lățime de bandă IF de la 1 Hz la 10 MHz
- Putere maximă de ieșire de până la +10 dBm
- Trace noise redus 0,005 dB (tipic)
- Suport complet pentru calibrare
- Ecran tactil capacitiv de 10,1″, design compact și ușor
- Interfețe LAN, USB, HDMI cu suport SCPI și Web Control
Aplicațiile tipice includ caracterizarea componentelor RF, testarea cablurilor și antenelor sau laboratoarele universitare.
Prezentare generală a modelelor din seria DNA5000
|
Model |
Numărul de porturi |
Gama de frecvențe |
Conector |
|
DNA5042 |
2 |
5 kHz – 4,5 GHz |
N(f) |
|
DNA5082 |
2 |
5 kHz – 8,5 GHz |
N(f) |
|
DNA5142 |
2 |
5 kHz – 14 GHz |
N(f) |
|
DNA5202 |
2 |
5 kHz – 20 GHz |
3,5mm(m) |
|
DNA5262 |
2 |
5 kHz – 26,5 GHz |
3,5mm(m) |

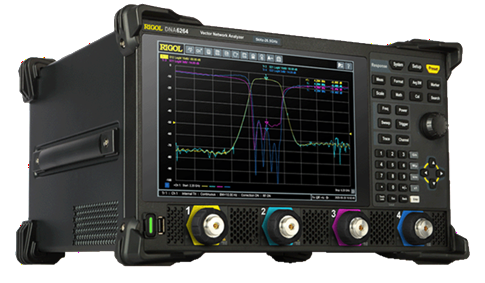

DNA6000
Seria DNA6000 este destinată aplicațiilor mai avansate din domeniul RF și al microundelor, oferind configurații cu 2 și 4 porturi pentru măsurători complexe cu mai multe porturi.
Caracteristici tehnice cheie:
- Interval de frecvență de la 5 kHz la 26,5 GHz (în funcție de model)
- Modele cu 2 și 4 porturi
- Gama dinamică ridicată de până la 127 dB (tipic)
- Rezoluție de frecvență de 1 Hz
- Lățime de bandă IF de la 1 Hz la 10 MHz
- Putere maximă de ieșire de până la +10 dBm
- Trace noise foarte redus de 0,003 dB (tipic)
- Suport complet pentru calibrare, inclusiv kituri de calibrare mecanică și ECal, atât pentru sistemele cu 2 porturi, cât și pentru cele cu 4 porturi
- Conectivitate extinsă: LAN, USB, HDMI, GPIB, I/O pentru aplicații
- Operare de la distanță prin SCPI și Web Control
Seria DNA6000 este potrivită pentru integrarea sistemelor automatizate de testare RF sau pentru testarea dispozitivelor cu mai multe porturi.
Prezentare generală a modelelor din seria DNA6000
|
Model |
Numărul de porturi |
Gama de frecvențe |
Conector |
|
DNA6082 |
2 |
5 kHz – 8,5 GHz |
N(f) |
|
DNA6084 |
4 |
5 kHz – 8,5 GHz |
N(f) |
|
DNA6142 |
2 |
5 kHz – 14 GHz |
N(f) |
|
DNA6144 |
4 |
5 kHz – 14 GHz |
N(f) |
|
DNA6202 |
2 |
5 kHz – 20 GHz |
3,5mm(m) |
|
DNA6204 |
4 |
5 kHz – 20 GHz |
3,5mm(m) |
|
DNA6262 |
2 |
5 kHz – 26,5 GHz |
3,5mm(m) |
|
DNA6264 |
4 |
5 kHz – 26,5 GHz |
3,5mm(m) |

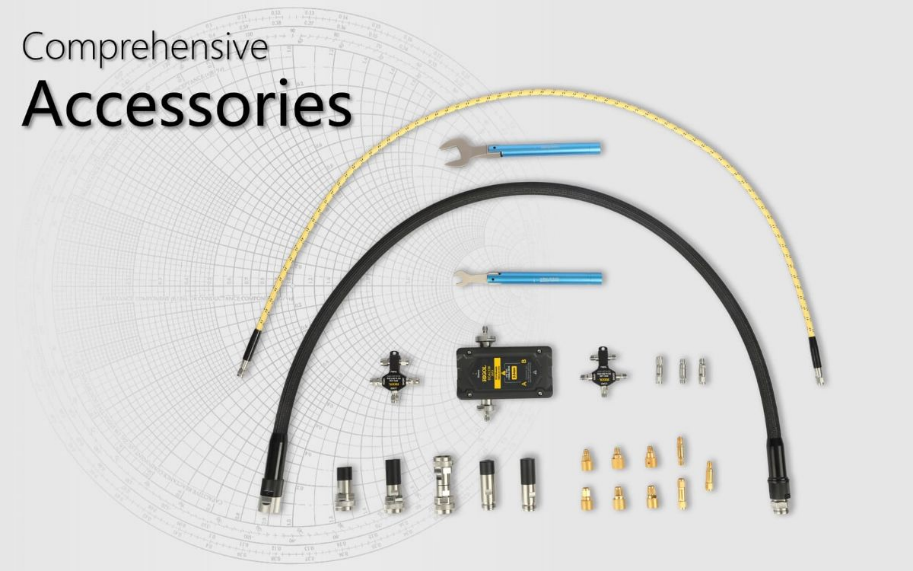

Este disponibilă, de asemenea, o gamă largă de accesorii esențiale, precum cabluri de testare de precizie, adaptoare și kituri de calibrare (atât mecanice, cât și electronice).
