Analizor de putere portabil HIOKI PW4001 cu 4 canale și precizie de bază de ±0,04%

Precizie și portabilitate perfect combinate

HIOKI PW4001 este un analizor de putere portabil cu 4 canale care combină designul compact cu precizia de laborator. Cu o acuratețe de bază de ±0,04% pe o gamă de frecvență de la CC la 600 kHz și o precizie de referință de ±0,03% din citire, ±0,01% din valoarea maximă la CC și 50/60 Hz, oferă precizia necesară pentru aplicații precum testarea WLTP - Worldwide harmonized Light vehicles Test Procedure (Procedura de testare armonizată la nivel mondial pentru autovehicule ușoare), evaluarea eficienței convertorului CC-CC și alte cerințe de măsurare solicitante în medii de cercetare și dezvoltare, producție și alte medii.

Analizorul de putere acceptă o tensiune de intrare directă de până la 1500 V CC (CAT II) și 1000 V CC (CAT III), permițând măsurători în medii de înaltă tensiune, cum ar fi invertoarele fotovoltaice și alte sisteme moderne de conversie a puterii. În plus, funcția sa de intrare CAN permite PW4001 să obțină valori ale tensiunii bateriei prin comunicare CAN, astfel încât puterea să poată fi calculată fără sondare directă a tensiunii. Acest lucru este deosebit de important în mediile în care restricțiile de siguranță îngreunează accesul direct la terminale, de exemplu la testarea vehiculelor electrice complet asamblate.

Combinația dintre un design fix cu patru canale, precizia ridicată și lățimea de bandă largă de frecvență face ca PW4001 să fie ideal pentru testarea eficienței convertizoare într-o singură treaptă. Aplicațiile tipice includ convertoarele sistemelor de stocare a energiei (ESS) și etajele invertorului utilizate în pompele de căldură, acționările compresoarelor și acționările motoarelor industriale de bază, unde intrarea de curent continuu și ieșirea de curent alternativ pot fi măsurate simultan.

Caracteristici principale

• Precizie de bază: ±0,04%
• Lățime bandă de frecvență: CC, de la 0,1 Hz până la 600 kHz
• Interval de temperatură de funcționare: de la -20 °C până la 50 °C
• Ieșire și intrare CAN / CAN FD
• Corecție automată a defazajului pentru senzorii de curent Hioki

Aplicații tipice

• Testarea WLTP (Procedura de testare armonizată la nivel mondial pentru autovehicule ușoare)
• Măsurători ale eficienței convertorului CC-CC
• Măsurători ale eficienței invertorului
• Măsurători ale eficienței motorului

Comunicare senzor și corecție de fază
Pentru măsurarea curentului, HIOKI oferă o gamă largă de senzori dedicați, de la clești compacți pentru curenți mici până la sonde cu lățime de bandă mare, capabile de câțiva kiloamperi. Deoarece atât analizorul, cât și senzorii provin dintr-o singură sursă, aceștia comunică direct, schimbând automat date de calibrare și corecție. Analizorul de putere HIOKI PW4001 aplică corecții de defazaj cu o rezoluție de 0,001°, minimizând eroarea și asigurându-se că fiecare senzor funcționează la potențialul său maxim. Cleștii de curent de înaltă precizie HIOKI sunt deosebit de apreciați pentru capacitatea lor de a capta curenții rapid și în siguranță pe sisteme complete, fără a fi nevoie de cablare directă.

Funcționare în curent continuu și înregistrare pe termen lung

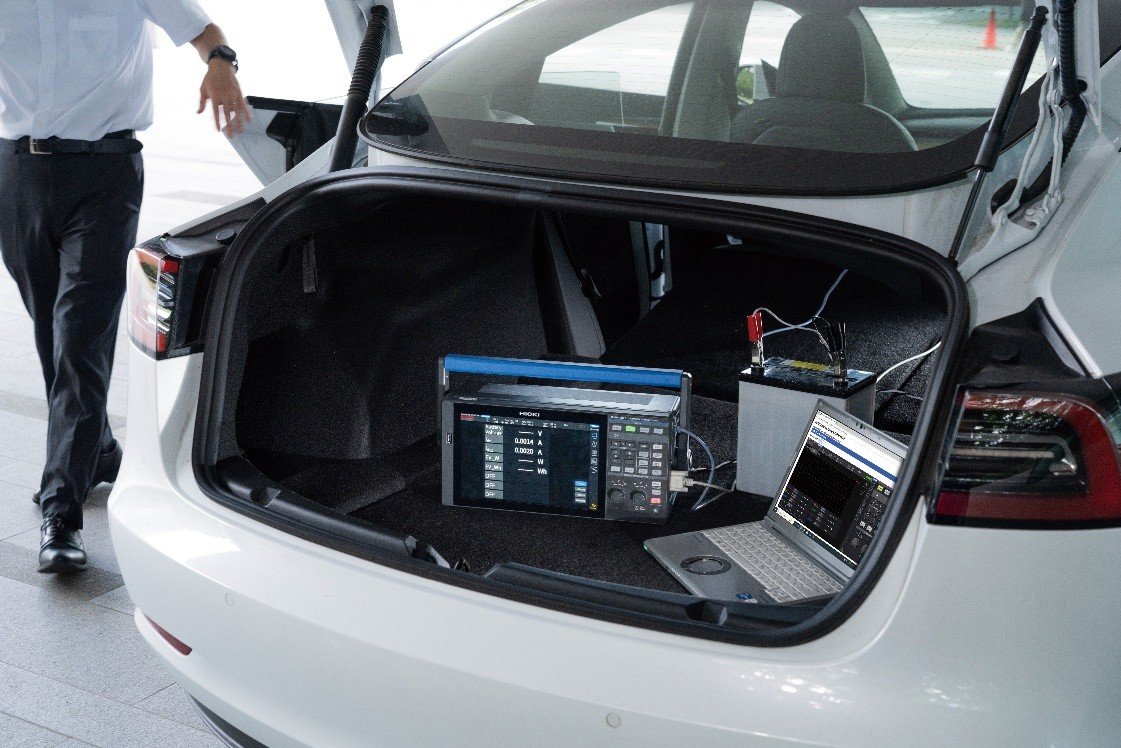

Cu intrarea opțională de alimentare în curent continuu, analizorul poate funcționa direct de la o sursă de curent continuu, cum ar fi o baterie de mașină sau camion sau o baterie portabilă într-un interval de tensiune de 10,5 până la 28 V CC. Acest lucru îl face ideal pentru testele pe teren unde alimentarea cu curent alternativ nu este disponibilă. Memoria sa internă de 16 GB permite înregistrarea pe termen lung fără dispozitive USB externe, reducând riscul de întrerupere a măsurătorilor. Conceput pentru condiții dure, PW4001 funcționează de la −20 °C la +50 °C și este specificat pentru o rezistență la vibrații de până la 4,6 G. De asemenea, îndeplinește cerințele de testare WLTP și SAE J1634 la −7 °C, asigurând performanțe stabile în evaluările certificate în cameră rece, precum și în testele de conducere reale.

Integrare și automatizare de sistem
Analizorul de putere PW4001 este ideal pentru integrarea în bancuri de testare și medii de testare automate. Cu interfețe LAN care acceptă SCPI, Modbus/TCP și XCP-on-Ethernet, acesta poate fi controlat direct din sistemele existente. Un server HTTP integrat permite operarea bazată pe browser fără software suplimentar, în timp ce funcțiile client FTP și server fac stocarea internă accesibilă ca o unitate de fișiere la distanță. Pentru monitorizare extinsă, este disponibilă și o funcție opțională de ieșire analogică cu 16 canale, permițând transmiterea în timp real a formelor de undă și a parametrilor cheie.

Funcții avansate de analiză și testare ale analizorului de putere PW4001
Pe lângă furnizarea de rezultate numerice, PW4001 oferă vizibilitate similară unui osciloscop. Cu patru canale de tensiune și patru canale de curent, inginerii pot vizualiza opt semnale simultan și le pot captura la rate de eșantionare ridicate. Funcțiile de zoom, declanșare și cursor permit analizarea în detaliu a evenimentelor de comutație și a regimurilor tranzitorii, în timp ce memoria integrată acceptă înregistrarea pe termen lung a parametrilor de măsurare.
Pentru o evaluare mai avansată, pachetul opțional de analiză a motorului acceptă până la două motoare, calculând puterea motorului din cuplu și turații, oferind în același timp afișaje vectoriale și analiză armonică până la ordinul 500. Pot fi definite până la 20 de formule personalizate, permițând inginerilor să adapteze analizorul la cerințe specifice de testare.

Detectarea automată a modului pentru ESS și regenerare
În aplicații precum sistemele de stocare a energiei (ESS) sau sistemele de acționare cu frânare regenerativă, calculul eficienței depinde de modul de funcționare. În timpul încărcării sau al funcționării generatorului, relația dintre puterea de intrare și cea de ieșire este inversată în comparație cu descărcarea sau motorizarea. PW4001 detectează automat aceste moduri și ajustează calculul eficienței în consecință. Acest lucru previne rezultatele incorecte, cum ar fi eficiențele aparente mai mari de 100% în timpul funcționării regenerative.
Când este necesară evaluarea unor sisteme de dimensiuni mai mari, pot fi sincronizate până la opt unități PW4001 prin conexiune BNC, permițând măsurători sincronizate în timp pe până la 32 de canale și susținând analiza completă la nivel de sistem a lanțurilor de propulsie fotovoltaice (PV) sau pentru vehicule electrice (EV).
