Cum se măsoară cu precizie zgomotul și ripple-ul pe circuitele de alimentare ale microcontrolerelor? Osciloscopul Keysight HD3 de 14 biți și sonda pentru șine de alimentare (power rail probe) N7020A sunt cea mai bună soluție!
Alimentarea într-un design circuit integrat este un element strict controlat. Odată cu explozia pieței microcontrolerelor accesibile, cerințele pentru rețelele de distribuție a energiei a crescut, ceea ce a dus la scăderea tensiunilor de alimentare. Reducerea tensiunilor de alimentare contribuie la reducerea consumului de energie. Multe proiecte actuale au o tensiune de alimentare de 3,3 V, 1,8 V și chiar 1,1 V, iar pe măsură ce aceste tensiuni de alimentări au devenit mai mici, la fel s-a întâmplat și cu toleranțele acestora. Toleranțele au scăzut de la 10% la „1% - 5%”.
Trebuie să examinezi cu atenție liniile de alimentare DC și șinele de tensiune în ceea ce privește calitatea și integritatea lor. Ripple-ul, zgomotul și tranzienții se propagă pe aceste linii de tensiune (power rail) și, înainte de a le putea reduce, trebuie să le măsurați. Scopul este de a vă asigura că linia de alimentare este curată. În esență, trebuie să măsurați semnale de curent alternativ din ce în ce mai mici și mai rapide care se care se suprapun peste componenta DC.

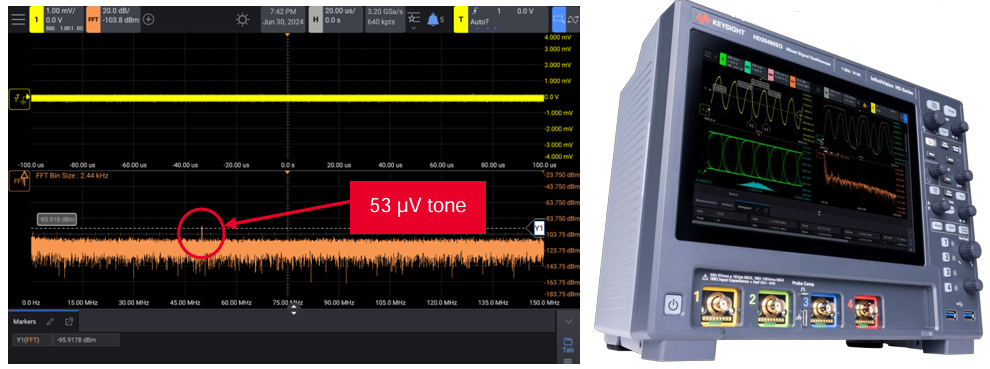

Folosirea sondei de alimentare power rail Keysight N7020A împreună cu osciloscopul Keysight HD3 Series cu rezoluție de 14 biți face mult mai ușoară identificarea și analiza semnalelor AC suprapuse pe sursa ta de alimentare DC – semnale pe care înainte nu le puteai observa. Consultați nota de aplicare de mai jos „5 sfaturi pentru măsurarea ripple-ul și zgomotul“ pentru a afla cum să testezi șinele de alimentare din designul tău cât mai precis posibil.
