Portofoliul nostru de generatoare de funcții/forme de undă arbitrare a fost extins cu noua serie DG6000 de la RIGOL.
Portofoliul nostru de generatoare de funcții/forme de undă arbitrare a fost extins cu noua serie DG6000 de la RIGOL.
Noua serie include în total patru modele cu două sau patru canale cu ieșire diferențiale:
| Model | DG6052 | DG6054 | DG6102 | DG6104 |
| Număr de canale | 2 | 4 | 2 | 4 |
|
Frecvența maximă a undei sinusoidale |
500 MHz | 500 MHz | 1 GHz | 1 GHz |
Datorită specificațiilor lor, noile generatoare reprezintă soluția ideală pentru generarea de semnale în dezvoltarea componentelor semiconductoare, electronicii auto, circuitelor digitale de înaltă frecvență și aplicațiilor de cercetare.
Specificațiile cheie ale generatoarelor Rigol DG6000 includ:
- Generare de undă sinusoidală în intervalul 1µHz – 500 MHz / 1 GHz

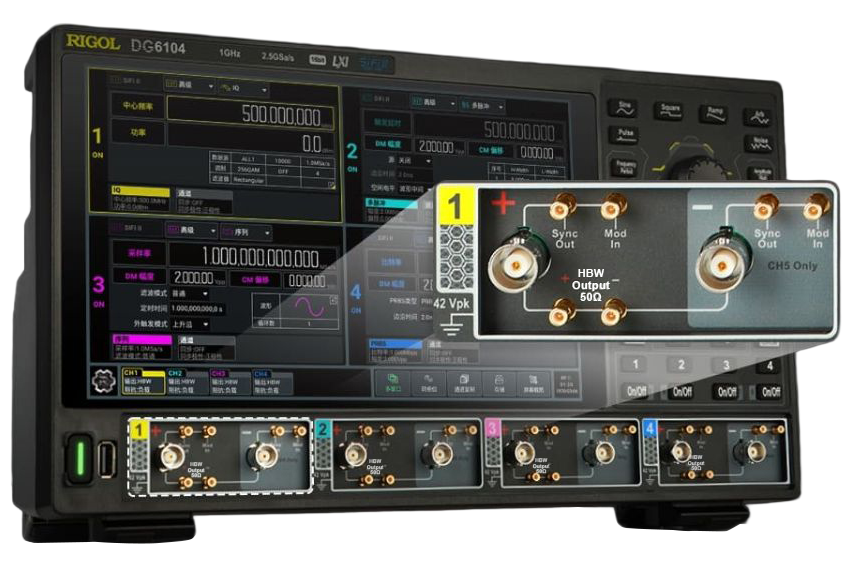

- 2 sau 4 canale cu ieșire diferențială (4 sau 8 canale cu un singur capăt)
- Posibilitatea de a genera undă pătrată cu o frecvență de până la 300 MHz și un timp de creștere de 350 ps
- Tensiune maximă de ieșire de până la 20 Vpp (în modul AMP)
- Generare de forme de undă arbitrare cu rezoluție verticală de 16 biți și lungime de până la 512 Mpoints
Tipurile de semanle de bază care pot fi generate includ sinusoidale, pătrate, ramp, impulsuri, zgomot, curent continuu, combinații de până la 20 de semnale armonice și arbitrare (formă de undă definită de utilizator).
Există patru moduri de bază disponibile pentru generarea semnalelor: undă continuă, modulație, sweep (liniar, logaritmic, în trepte) și rafale. Modulațiile de semnal de ieșire disponibile sunt AM, FM, PM, SUM, ASK, FSK, PSK și PWM.
În modul arbitrar (generarea de forme de undă definite de utilizator), puteți defini o formă de undă cu o rezoluție verticală de 16 biți, o lungime de la 32 de puncte la 128 Mpuncte (opțional până la 256 Mpuncte) și o rată de eșantionare a ieșirii de până la 1,25 GSa/s.

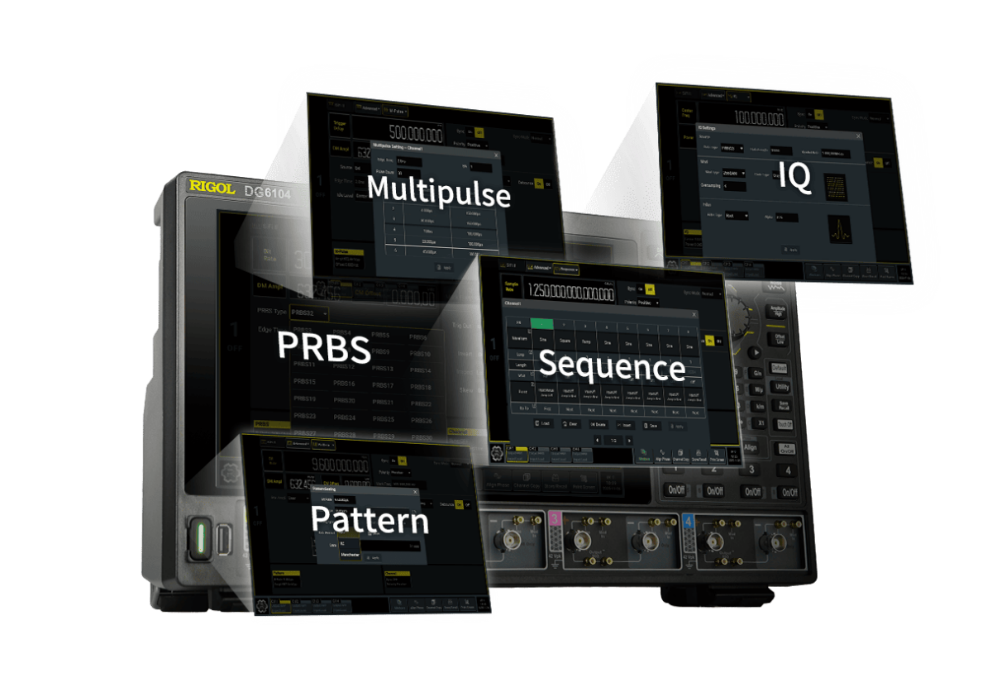

Pe lângă modurile de bază de generare a semnalului, utilizatorii pot profita și de moduri avansate:
- Secvență de semnale – până la 512 pași
- PRBS (Secvență binară pseudoaleatoare) până la 300 Mbps și lungime 232-1
- Multi-puls
- Multi-ton
- IQ – viteză simbol de până la 100 MSa/s, modulații BPSK, QPSK, 8PSK, 16QAM, 32QAM, 64QAM, 128QAM și 256QAM
Generatoarele dispun de o interfață intuitivă cu utilizatorul, cu un ecran tactil color de 10,1 inci. Controlul extern este posibil prin intermediul unei interfețe USB 3.0 sau LAN (LXI-C). De asemenea, este disponibilă o interfață HDMI pentru conectarea unui monitor extern.
