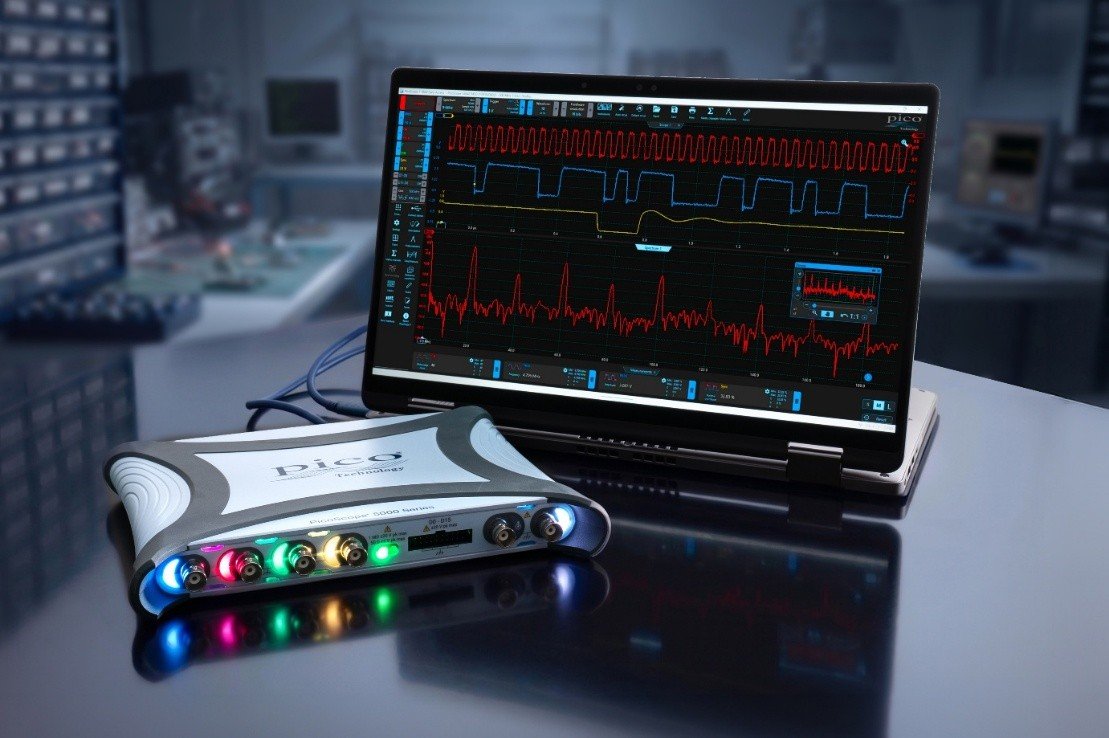

Pico Technology, lider de piață în domeniul osciloscoapelor bazate pe PC, anunță noile osciloscoape din seria PicoScope 5000E, o nouă familie de dispozitive compacte, conectate prin USB-C. Noua serie răspunde nevoii de a măsura semnale mici, de amplitudine redusă.
Pico Technology, lider de piață în domeniul osciloscoapelor bazate pe PC, anunță noile osciloscoape din seria PicoScope 5000E, o nouă familie de dispozitive compacte, conectate prin USB-C. Noua serie răspunde nevoii de a măsura semnale mici, de amplitudine redusă.
Seria PicoScope 5000E oferă o rezoluție reală de 16 biți cu lățimi de bandă de până la 200 MHz, rată de eșantionare de 2,5 GSa/s și 1 GSa memorie de captură. Modelele din seria PicoScope 5000E Plus adaugă un mod de mare viteză comutabil pe 8 biți cu lățimi de bandă de până la 500 MHz, o rată de eșantionare de 5 GSa/s și 2 GSa de memorie, oferind inginerilor avantajul unui osciloscop de precizie de înaltă rezoluție și al unui osciloscop de depanare mai rapid de 500 MHz într-un singur instrument portabil.
Seria PicoScope 5000E oferă o rezoluție reală de 16 biți cu lățimi de bandă de până la 200 MHz, rată de eșantionare de 2,5 GSa/s și 1 GSa memorie de captură. Modelele din seria PicoScope 5000E Plus adaugă un mod de mare viteză comutabil pe 8 biți cu lățimi de bandă de până la 500 MHz, o rată de eșantionare de 5 GSa/s și 2 GSa de memorie, oferind inginerilor avantajul unui osciloscop de precizie de înaltă rezoluție și al unui osciloscop de depanare mai rapid de 500 MHz într-un singur instrument portabil.
Măsurători cu zgomot redus și gamă dinamică ridicată
Inginerii de astăzi măsoară semnale mai mici în sisteme mai zgomotoase: ondulații de nivel milivolt pe șinele de alimentare de curent continuu, ieșiri de senzori de nivel scăzut, terminale analogice de precizie sau electronică medicală, unde o eroare rară poate conta la fel de mult ca forma de undă principală.
Rezoluția de 16 biți a seriei PicoScope 5000E oferă un prag de zgomot de top în industrie, sub 22 μV RMS. Gama dinamică ridicată ajută inginerii să maximizeze rezoluția utilizabilă, identificând componente de amplitudine mică, ondulații, distorsiuni și anomalii pe care osciloscoapele cu rezoluție mai mică sau mai zgomotoase le pot ascunde.
Specificații și caracteristici
Cele mai recente adăugiri la familia PicoScope combină tehnologia de ultimă generație cu un design ușor de utilizat pentru a satisface nevoile diverse ale inginerilor analogici. Caracteristicile cheie includ:
Achiziție reală pe 16 biți: Lățimi de bandă de până la 200 MHz, eșantionare de până la 2,5 GSa/s și memorie de captură de 1 GSa pentru măsurători analogice cu zgomot redus.
Mod de mare viteză 5000E Plus: Funcționarea comutabilă pe 8 biți extinde lățimea de bandă la 500 MHz, eșantionarea la 5 GSa/s și memoria la 2 GSa pentru măsurarea semnalelor analogice de înaltă frecvență.
Interfață cu zgomot ultra-redus: Nivel de zgomot mai mic de 22 μV RMS pentru măsurarea semnalelor de amplitudine redusă.
Memorie de captură profundă: Stocare a formelor de undă de 1 GSa la modelele standard, dublându-se la 2 GSa la modelele Plus în modul pe 8 biți.
Versatilitate unui instrument 7 în 1: Osciloscop, Analizor de Spectru FFT, 200 MS/s 14-bit AWG, Generator de Funcții, Contor de Frecvență, Analizor de Protocol și Analizor Logic (pe modelele MSO).
Design portabil, USB-C: Un dispozitiv compact, conectat prin USB 3.0 tip C SuperSpeed.
Compatibilitate PicoSDK®: Interfațați direct cu seria PicoScope 5000E folosind cea mai recentă API multi-serie și scrieți aplicații personalizate folosind C, C#, C++, Python, MATLAB sau LabVIEW.
Software-ul PicoScope 7 transformă seria PicoScope 5000E într-o platformă de testare versatilă care beneficiază de actualizări software pe viață pentru a-și extinde continuu capacitățile tehnice. Pentru depanare și validare, PicoScope 7 include peste 40 de decodoare de protocol serial, canale matematice avansate, măsurători automate, inclusiv analiza puterii, testarea limitei măștii și multe alte funcții.
Versiuni disponibile
Osciloscoapele din seria PicoScope 5000E/5000E Plus sunt disponibile în variante cu 4 canale sau cu 4+16 canale (MSO). Prețul osciloscoapelor PicoScope 5000E începe de la 2.175 EUR fără TVA.
| Model # | 5462E | 5462E MSO | 5463E | 5463E MSO | 5464E | 5464E MSO |
| No. of channels | 4 | 4 + 16 | 4 | 4 + 16 | 4 | 4 + 16 |
| Bandwidth 16-bit mode | 60 MHz | 60 MHz | 100 MHz | 100 MHz | 200 MHz | 200 MHz |
| Model # | 5462E+ | 5462E+ MSO | 5463E+ | 5463E+ MSO | 5464E+ | 5464E+ MSO |
| No. of channels | 4 | 4 + 16 | 4 | 4 + 16 | 4 | 4 + 16 |
| Bandwidth 16-bit mode | 60 MHz | 60 MHz | 100 MHz | 100 MHz | 200 MHz | 200 MHz |
| Bandwidth 8-bit mode | 200 MHz | 200 MHz | 350 MHz | 350 MHz | 500 MHz | 500 MHz |
