RIGOL DS9000 este o nouă gamă de osciloscoape digitale de înaltă performanță, concepută pentru a oferi o lățime de bandă de până la 6 GHz pe 4 canale analogice. Bazată pe platforma dezvoltată intern de RIGOL, aceasta asigură o fidelitate excelentă a semnalului și un nivel de zgomot de fond redus.

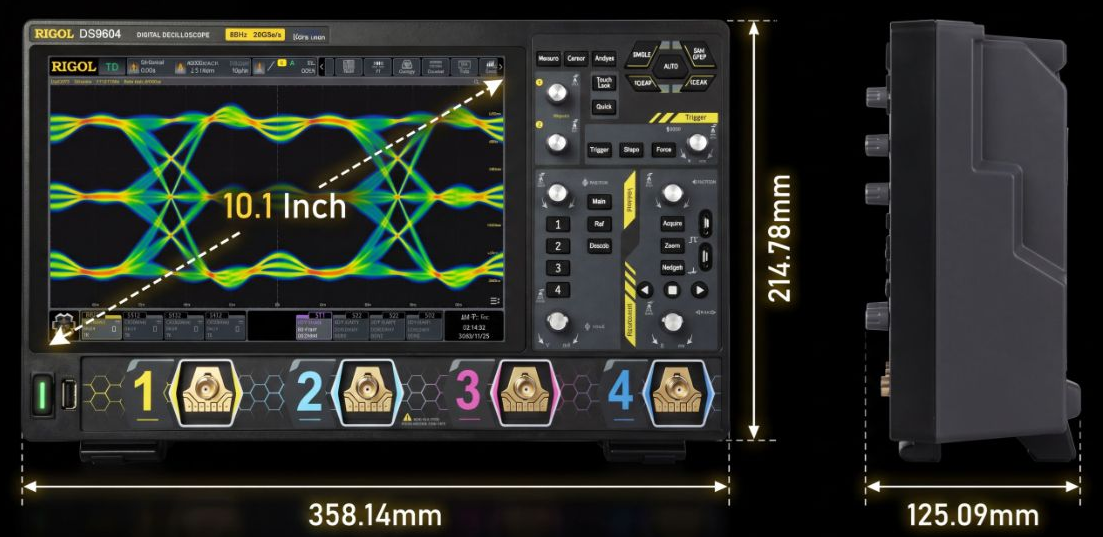

RIGOL DS9000 este o nouă gamă de osciloscoape digitale de înaltă performanță, concepută pentru a oferi o lățime de bandă de până la 6 GHz pe 4 canale analogice. Bazată pe platforma dezvoltată intern de RIGOL, aceasta asigură o fidelitate excelentă a semnalului și un nivel de zgomot de fond redus. Dispozitivul este dotat cu un ecran tactil capacitiv HD de 10,1" și suportă funcționalități avansate pentru analiza protocoalelor și testarea conformității.
Caracteristici principale:
- Lățime de bandă analogică de până la 6 GHz și rată de eșantionare în timp real de 20 GSa/s
- Utilizează un atenuator electronic GaN (nitrură de galiu) în locul atenuatorului mecanic tradițional
- Echipat cu un chipset dezvoltat de RIGOL
- Suportă o capacitate de stocare de până la 2 Gpts
- Rată maximă de captare a formelor de undă de 1.000.000 wfms/s în modul de înregistrare rapidă
- Analiză diagramă ochi/jitter
- Test de conformitate USB2.0, Ethernet, Automotive Ethernet, MIPI D-DHY
- Design compact, cântărește doar 5,3 kg
Gama de osciloscoape Rigol DS9000 cuprinde 5 modele, iar prețul pornește de la 6.999 EUR fără TVA:
| Model | Lățimea de bandă analogică | Număr de canale | Rata maximă de eșantionare | Adâncime maximă a memoriei |
| DS9202 | 2 GHz | 2 | 10 GSa/s | 10 Mpts |
| DS9204 | 2,5 GHz | 4 | 20 GSa/s | 2 Gpts |
| DS9404 | 4 GHz | 4 | 20 GSa/s | 2 Gpts |
| MSO9402 | 4 GHz | 2 + 16 | 20 GSa/s | 2 Gpts |
| DS9604 | 6 GHz | 4 | 20 Gvz/s | 2 Gvz |
Funcții avansate:
Decodare magistrală serială – decodare simultană a până la 4 magistrale seriale; magistrale standard – RS232/UART, I2C, SPI, CAN; magistrale opționale – CAN-FD, FlexRay, I2S, LIN, MIL-STD-1553B, SENT

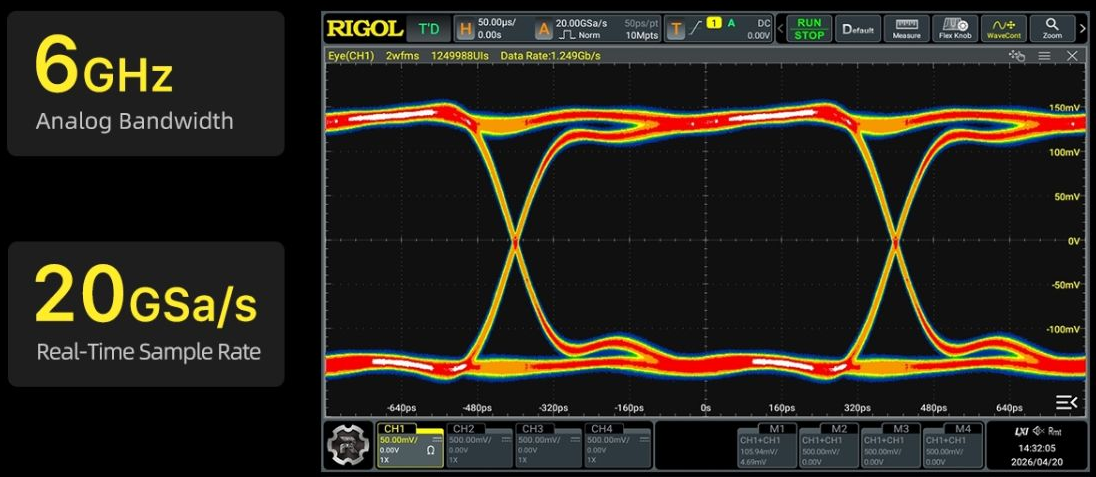

Diagrama ochi – parametru automat al diagramei ochi, măsurare, funcție de testare a măștii
Măsurarea jitterului, inclusiv separarea componentelor jitterului
Sunt disponibile, de asemenea, teste de conformitate cu protocoalele USB 2.0, Ethernet 100/1000Base-T, MIPI și 100/1000M Automotive Ethernet.
Osciloscoapele Rigol DS9000 sunt dotate cu un ecran tactil de 10,1", o interfață HDMI pentru conectarea unui monitor extern, precum și porturi USB și LAN 10/100/1000M.
