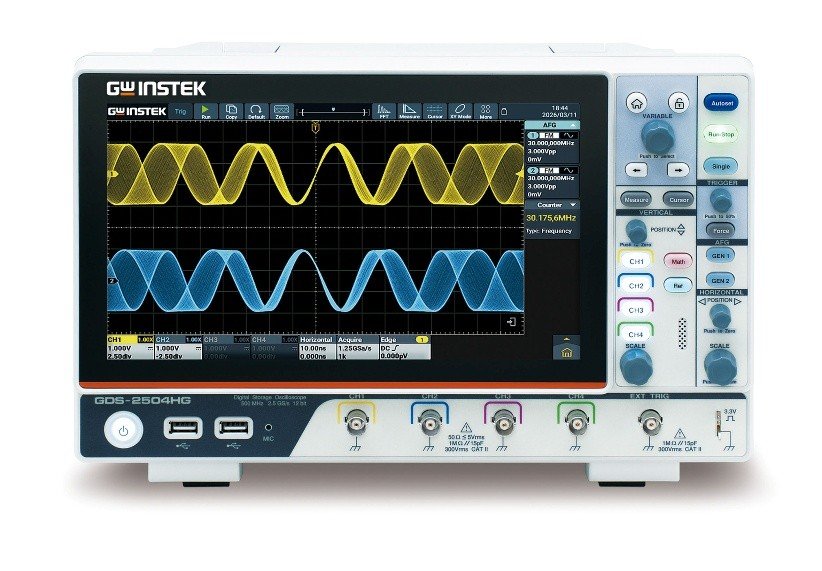

Osciloscoape GW Instek GDS-2000HD/HG de 12 biți

Laboratoarele necesită o precizie ridicată – adesea în detrimentul dimensiunilor și al costurilor. Aplicațiile de teren necesită portabilitate și greutate redusă – de obicei, sacrificând precizia. Mediile educaționale trebuie adesea să facă compromisuri în ceea ce privește funcționalitățile, din cauza bugetelor limitate. Cu alte cuvinte, este dificil să le ai pe toate.

Modelul GW Instek GDS-2000HD/HG, cu rezoluția sa hardware de 12 biți și forma compactă, satisface nevoile tuturor scenariilor de aplicare, oferind în același timp un raport excelent cost-performanță, alături de o experiență inovatoare de utilizare bazată pe sistemul de operare Android.

Caracteristici cheie:

• Lățime de bandă 250, 350 și 500 MHz
• Precizie verticală ≥ 5 mV ± 1,5%
• Precizie orizontală ±1 ppm
• Rată maximă de eșantionare 2,5 GSa/s
• Capacitate de memorie: 500 Mpts (350/500 MHz), 100 Mpts (250 MHz)
• Decodare și declanșare standard pentru 5 magistrale seriale: RS232/UART, I2C, SPI, CAN, LIN
• Ecran multi-touch de 10,1”
• Interfață de alimentare USB-C

Modele disponibile:

Avantaje principale

Rezoluție hardware de 12 biți: Detaliile fac toată diferența — spuneți adio formelor de undă grosolane, pline de zgomot de cuantificare. Modelul GDS-2000HD/HG dispune de un convertor analog-digital (ADC) de 12 biți, cu un design nou, care oferă 4096 de niveluri de cuantificare verticală pentru a îmbunătăți gama dinamică și claritatea formei de undă.

Precizie verticală de 1,5%: reproducere fidelă, fără compromisuri. Am ridicat precizia câștigului de curent continuu la un nivel riguros de 1,5%. Acest lucru garantează că ceea ce vedeți pe ecran este exact ceea ce se întâmplă pe placă atunci când efectuați calcule riguroase privind pierderile de putere sau amplificați semnale electronice medicale slabe.

Precizie orizontală de 1 ppm: Precizia bazei de timp reprezintă fundamentul analizei de frecvență și fază. Majoritatea concurenților oferă o precizie de 5 ppm sau 10 ppm, dar modelul GDS-2000HD/HG, cu precizia ceasului său intern de 1 ppm, este cea mai fiabilă soluție de verificare a sincronizării.

Analiză „All-in-One”
Nu mai este nevoie să plătiți suplimentar pentru funcții esențiale. Cele mai utilizate instrumente de depanare sunt incluse în dotarea standard, oferind o adevărată experiență de măsurare „all-in-one”:

Decodare logică serială standard 5: Funcții integrate de declanșare și decodare pentru RS232/UART, I2C, SPI, precum și pentru protocoalele CAN și LIN utilizate frecvent în industria auto și cea de producție, facilitând depanarea protocoalelor de comunicație dintr-o singură privire.

Analiză FFT la nivel de un milion de puncte: Oferă o rezoluție verticală și orizontală fără precedent pentru analiza în domeniul frecvențelor, identificând cu ușurință sursele de interferențe EMI și zgomotul ascuns.

Statistici complete ale parametrilor: 14 tipuri de declanșare încorporate și 43 de parametri de măsurare automată (inclusiv funcții statistice), precum și integrarea unui voltmetru digital (DVM), a unui contor de frecvență cu șase cifre și a unor filtre digitale pentru a satisface toate nevoile de verificare a sistemului.

Conceput pentru testarea pe teren

Un laborator portabil (compatibil cu alimentarea prin Type-C): Cu o greutate de doar aproximativ 3,2 kg, acest design ușor depășește limitările tradiționale ale osciloscoapelor, care erau limitate la masa de laborator. Compatibilitatea cu alimentarea prin Type-C vă permite să efectuați cu ușurință măsurători mobile în cadrul testelor rutiere auto, al întreținerii echipamentelor electromecanice în aer liber sau în medii industriale, pur și simplu având la îndemână o baterie externă.

Modelele HG (generator de forme de undă arbitrare încorporat)

Pentru aplicații avansate care necesită testări complete de stimul și răspuns, modelele HG oferă o soluție mai cuprinzătoare:

Ieșire de forme de undă arbitrare de 50 MHz: 28 de forme de undă utilizate frecvent, incluse în mod încorporat, printre care funcții inginerești, matematice, medicale și trigonometrice.

Copierea formelor de undă cu un singur clic: Recrează direct și perfect formele de undă anormale din lumea reală capturate de osciloscop, utilizând generatorul pentru teste de stres extrem.

Analiza răspunsului în frecvență (diagrama Bode): Un instrument esențial pentru inginerii proiectanți de surse de alimentare, oferind o analiză intuitivă a stabilității sistemului și a marjelor de fază ale surselor de alimentare comutabile și ale circuitelor de filtrare
