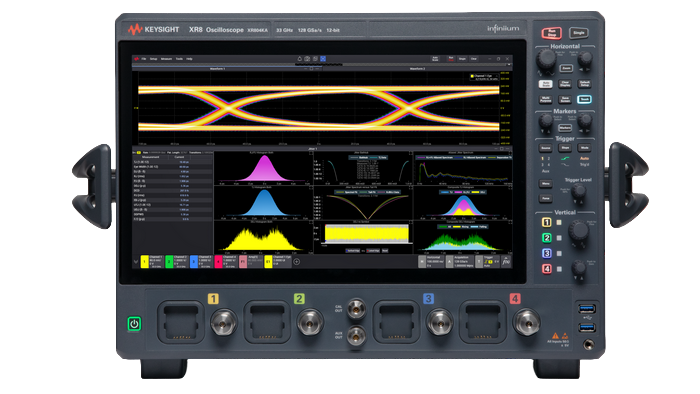

Osciloscoape Keysight Infiniium XR8

Keysight introduce seria Infiniium XR8, o platformă revoluționară de osciloscoape în timp real, concepută pentru a accelera validarea digitală de mare viteză și testarea conformității magistralelor seriale de mare viteză. Cu o lățime de bandă de până la 33 GHz, ADC-uri native de 12 biți, rată de eșantionare de 128 GSa/s și memorie de până la 8 Gpt pe canal, XR8 oferă integritate de semnal fără compromisuri, zgomot ultra-redus și informații concrete bazate pe software.

Puncte importante

• Lățime de bandă de la 8 la 33 GHz
• Front-end-ul proprietar Keysight și ADC-ul pe 12 biți asigură un zgomot ultra-redus, ENOB mai mare și o fidelitate excepțională, garantând testarea precisă a cablurilor
• Noua platformă software Infiniium 2026 cu procesare multicore mai rapidă și știință de măsurare exclusivă Keysight: descompunere jitter, analiză PAM și egalizare avansată
• Format mai compact, consum redus de energie și design termic optimizat pentru integrare fiabilă și eficientă în laborator
• Alimentat de ASIC proiectat de Keysight, interconectare avansată și control al memoriei de înaltă eficiență pentru analize în domeniul timpului pregătite pentru viitor

Specificații cheie

• Lățime de bandă de la 8 la 33 GHz
• ADC nativ de 12 biți
• 4 canale
• Rată de eșantionare de 128 GSa/s pe canal
• Memorie de până la 8 Gpts/canal (standard 1 Gpts/canal)

Pe măsură ce standardele de interfață precum USB, DisplayPort și DDR evoluează rapid și cresc în viteză și complexitate, inginerii se confruntă cu marje mai strânse, rate de transfer de date mai mari și termene de dezvoltare comprimate. Aceste presiuni duc la cicluri de validare mai lungi, toleranță redusă la zgomot și constrângeri de laborator tot mai mari. Infiniium XR8 răspunde acestor provocări cu o arhitectură hardware și software complet nouă, optimizată pentru aplicațiile digitale de mare viteză și standardele emergente de astăzi, ajutând echipele de ingineri să condenseze zile de testare în ore.

XR8 integrează tehnologia ASIC front-end nou proiectată și un motor digital ADC și DSP integrat pentru a păstra integritatea semnalului, a îmbunătăți precizia sincronizării și a oferi măsurători consistente și repetabile pentru proiectele seriale de mare viteză, de memorie și de semnal mixt. Aceste capacități sunt esențiale pentru depanarea și validarea interfețelor de mare viteză de astăzi, unde mici deteriorări ale calității semnalului pot afecta direct performanța sistemului și marjele de conformitate.

Arhitectura mecanică reproiectată îmbunătățește și mai mult gradul de utilizare prin reducerea consumului de energie al sistemului, îmbunătățirea eficienței termice și minimizarea zgomotului acustic, cu o amprentă compactă. Inginerii pot implementa osciloscoape de înaltă performanță în laboratoare cu spațiu limitat și medii de validare dense, menținând în același timp o funcționare stabilă și cu zgomot redus.

Alimentat de noua platformă software Infiniium 2026 de la Keysight, XR8 oferă un timp de răspuns mai rapid, stabilitate îmbunătățită și fluxuri de lucru optimizate pentru testarea digitală de mare viteză și testarea conformității. Experiența modernă a utilizatorului include ferestre flexibile pentru forme de undă, vizualizare îmbunătățită și instrumente de productivitate, cum ar fi funcționalitatea drag and drop și un înregistrator SCPI integrat.

Împreună, noua arhitectură hardware și software permite:

Marjă de testare maximizată și integritate a semnalului
Jitterul intrinsec de numai 13 fs rms și performanța zgomotului sub 130 µV la o lățime de bandă de 8 GHz oferă o fidelitate excepțională și o marjă de conformitate păstrată, permițând validarea cu încredere a interfețelor de mare viteză, inclusiv USB4v2, DisplayPort 2.1 și DDR5.

Eficiență accelerată a testării conformității
Un nou motor digital ADC și DSP combinat cu software-ul Infiniium 2026 accelerează achiziția, analiza și raportarea de până la trei ori, reducând dramatic ciclurile de validare și îmbunătățind randamentul general al testării.

Implementare compactă, silențioasă și flexibilă în laborator
Consumul redus de energie, designul termic îmbunătățit și zgomotul acustic redus creează o platformă mai mică și mai flexibilă, care poate fi poziționată mai aproape de dispozitivul testat, sprijinind în același timp fluxurile de lucru zilnice confortabile și fără distrageri.

Mai multe informații despre noile osciloscoape Keysight XR8 pot fi găsite AICI.
