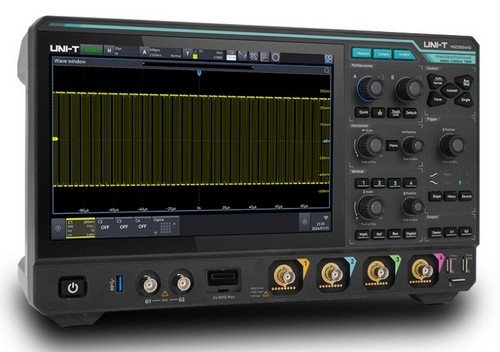

UNI-T MSO3000HD este un osciloscop de înaltă rezoluție care integrează 4 canale analogice, un analizor logic cu 16 canale și un generator de forme de undă arbitrare cu 2 canale. Echipat cu ADC cu rezoluție de 12 biți R12™, acesta poate crește rezoluția la 16 biți prin ERES (enhanced resolution). Are o rată maximă de eșantionare de 2,5 GSa/s, o memorie de 500 Mpts și o rată de captare a formei de undă de 1.500.000 wfms/s, asigurând o analiză a formei de undă de înaltă calitate.
UNI-T MSO3000HD este un osciloscop de înaltă rezoluție care integrează 4 canale analogice, un analizor logic cu 16 canale și un generator de forme de undă arbitrare cu 2 canale. Echipat cu ADC cu rezoluție de 12 biți R12™, acesta poate crește rezoluția la 16 biți prin ERES (enhanced resolution). Are o rată maximă de eșantionare de 2,5 GSa/s, o memorie de 500 Mpts și o rată de captare a formei de undă de 1.500.000 wfms/s, asigurând o analiză a formei de undă de înaltă calitate.
Seria MSO3000HD include 3 modele:

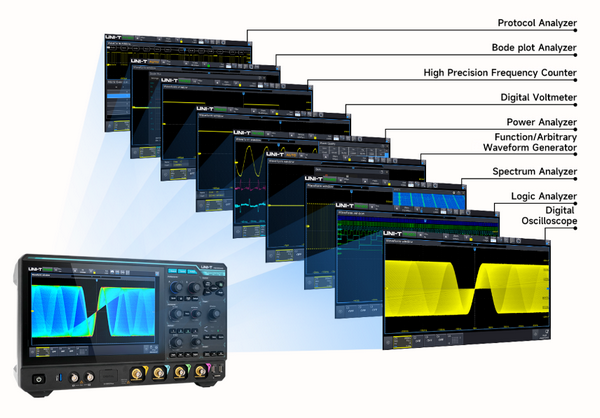

Osciloscoapele UNI-T MSO3000HD sunt echipate cu convertoare AD pe 12 biți cu posibilitatea de a crește rezoluția în continuare până la 16 biți utilizând modul ERES (enhanced resolution). Aceste instrumente oferă mult mai mult decât funcția de osciloscop standard. Oferă, de asemenea, funcționalități de analizor de protocol, analizor bode plot, generator de funcții/arbitrare, contor, voltmetru digital, analizor de putere, analizor logic (16 canale) și analizor de spectru.
Osciloscopul oferă 54 de tipuri de măsurători automate care acoperă mai multe dimensiuni, cum ar fi tensiunea, frecvența, faza și puterea. De asemenea, acesta integrează funcții avansate de analiză a statisticilor parametrilor și de vizualizare a graficelor de tendințe.
Analizorul de protocol acceptă 12 tipuri de protocoale, inclusiv UART, I2C, SPI, CAN, CAN-FD, LIN, FlexRay, SENT, I2S (Audio-I2S, Audio-LJ, Audio-RJ), MIL STD 1553, ARINC 429 și Manchester. Acesta decodifică 200M de date în mai puțin de 1 secundă și suportă în mod inovator analiza simultană a patru magistrale, oferind soluții rapide și aprofundate de analiză a protocoalelor pentru sisteme complexe.

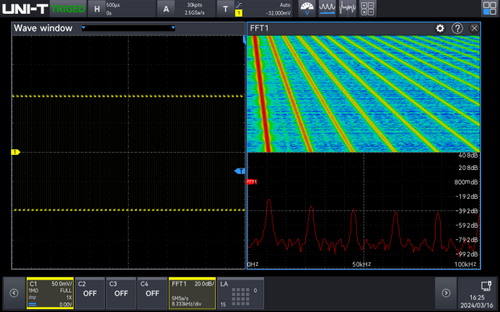

Analizorul de spectru utilizează tehnologia de accelerare hardware cu FFT de până la 4M de puncte care rulează simultan pe 4 canale. Căutarea vârfurilor, markerii din domeniul frecvenței și afișarea în cascadă permit analiza profundă a semnalelor complexe.
Analizorul de protocol acceptă 12 tipuri de protocoale, inclusiv UART, I2C, SPI, CAN, CAN-FD, LIN, FlexRay, SENT, I2S (Audio-I2S, Audio-LJ, Audio-RJ), MIL STD 1553, ARINC 429 și Manchester. Acesta decodifică 200M de date în mai puțin de 1 secundă și suportă în mod inovator analiza simultană a patru magistrale, oferind soluții rapide și aprofundate de analiză a protocoalelor pentru sisteme complexe.
Analizorul de spectru utilizează tehnologia de accelerare hardware cu FFT de până la 4M de puncte care rulează simultan pe 4 canale. Căutarea vârfurilor, markerii din domeniul frecvenței și afișarea în cascadă permit analiza profundă a semnalelor complexe.
Mai multe informații disponibile pentru descărcare:
